？
F自由加工狀態(tài)：適用于在成型過程中 ，對于加工硬化和熱處理條件特殊的產品
，該狀態(tài)產品的力學性能不作規(guī)定（不常見）
。
O退火狀態(tài)：適用于經完全退火獲得最低強度的加工產品（偶爾會出現(xiàn)）
。
H加工硬化狀態(tài)：適用于通過加工硬化提高強度的產品
，產品在加工硬化后可經過（也可不經過）使強度有所降低的附加熱處理（一般為非熱處理強化型材料）。
W固熔熱處理狀態(tài)：一種不穩(wěn)定狀態(tài)，僅適用于經過固溶熱處理后
，室溫下自然時效的合金
，該狀態(tài)代號僅表示產品處于自然時效階段（不常見）
。
T熱處理狀態(tài)(不同于F、O、H狀態(tài)）：適用于熱處理后，經過（或不經過）加工硬化達到穩(wěn)定的產品
。T代號后面必須跟有一位或多位阿拉伯數(shù)字（一般為熱處理強化型材料）我們常見的非熱處理強化型鋁合金后面的狀態(tài)代號一般是字母H加兩位數(shù)字
，如1100 H14。
下面簡單介紹以下狀態(tài)代號的含義內容
。字母H后面一般跟兩位數(shù)字：第一位數(shù)字表示的就是加工硬化處理的方法
。
H后面的第一位數(shù)字有：1，2，3，4
即H1*H1*表示單純加工硬化處理
H2*H2*表示加工硬化及不完全退火
H3*H3*表示加工硬化及穩(wěn)定化處理
H4*H4*表示加工硬化及涂漆處理
第二位數(shù)字表示的就是材料所達到的硬化程度
。
H后面的第二位數(shù)字有：1，2，3，4，5，6，7，8，9
既H*1 0與2之間的硬度
H*2 1/4硬
H*3 2與4之間的硬度
H*4 1/2硬
H*5 4與6之間的硬度
H*6 3/4硬
H*7 6與8之間的硬度
H*8全硬狀態(tài)
H*9超硬狀態(tài)
?div id="jfovm50" class="index-wrap">。℉后面跟三個數(shù)字的情況不多，只有幾個
。H111表示最終退火后又進行了適量的加工硬化
；H112表示適用于熱加工成型的產品
；H116表示含鎂量≥4.0%的5***系合金制成的產品。）
我們常見的熱處理強化型鋁合金后面的狀態(tài)代號一般是字母T后面添加0—10的阿拉伯數(shù)字
，表示細分狀態(tài)（稱作TX狀態(tài)）

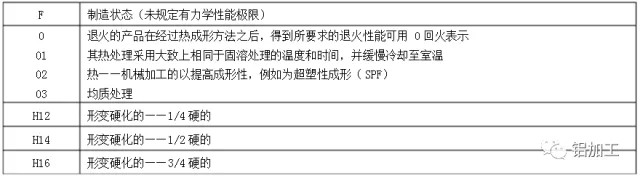

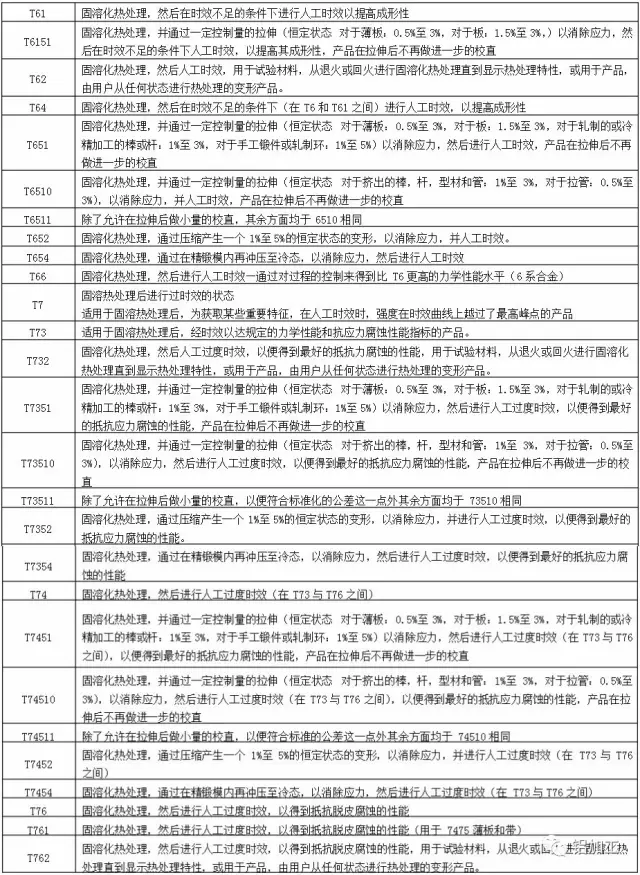

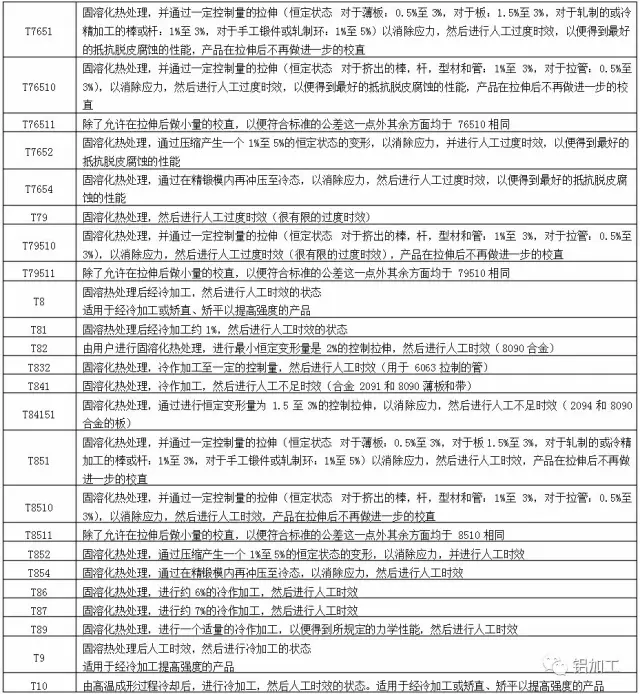

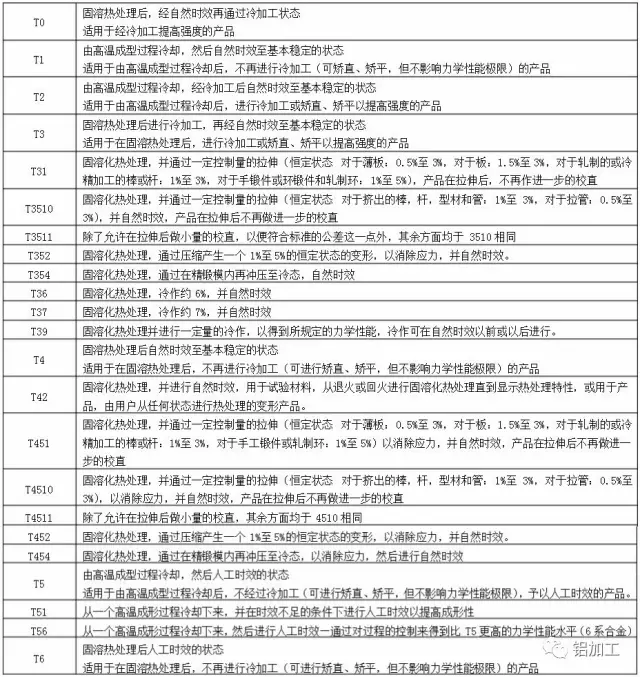

，看圖表了解更詳細的信息?div id="d48novz" class="flower left">
。c擊圖片放大可查看大圖）
